光切换开关

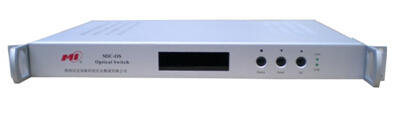

MIC-OS系列光切换开关

2022-02-16 536

\

产品概述
  MIC-OS系列光开关是通过电信号控制来实现光信道的选通。光开关采用插入损耗很小的光纤准直器来进行光路的切换、耦合,大大提高了光开关的可靠性和稳定性;光开关通过前面板可设置为自动状态和人工切换状态,可工作于1×1(ON/OFF)、2×1(1×2)或2×2三种开关模式。
MIC-OS系列光开关主要应用于需要高可靠运营的光传输网络中的光信号切换,如有线电视系统前端1550nm光发射机,光纤放大器的热备份自动切换,重点保护光链路的光路由切换,自愈性环网;也可用于OADM、OXC、系统监测与故障保护。

 性能特点
◆ 19″1U标准豪华铝合金机箱,安装方便;
◆ 选用了插损小的光开关作为核心部件,切换时间短,可靠性高;
◆ 配合完善的自动监控系统电路,能实时精确监控各路信号的输入光功率及射频电平,精确控制开关的切换状态,可设置成自动切换和手动切换模式可远程监控切换,切换模式可以自行设定;
◆ 支持双电源热插拔功能,AC220V或DC48V可选;
◆ 配有标准的RJ45网管接口,可方便的实现远程网络监测和控制。

技术参数
项 目 单 位 参 数
开关类型 - 1×1(on-off)  2×1  2×2
工作波长 nm 1260~1610
插入损耗 dB ≤1.0
连接器损耗 dB ≤0.5
光功率切换门限 dBm -10~+25(0.1 dB步进)
B 、A通道差值设置范围 dB 0~5(0.1 dB步进)
串扰 dB ≥55
最大承载功率 mW 500
回波损耗 dB ≥55
偏振相关损耗 dB ≤0.1
重复性 dB ≤±0.05
开关时间 ms ≤15
光纤连接器 -- FC/APC或SC/APC
工作电压 V AC110~265或DC48
功耗 W ≤5
工作温度 -10~+55
工作湿度 % 5~95
储存温度 -40~+85
外形尺寸 mm 483×300×44
