1550nm光发射机

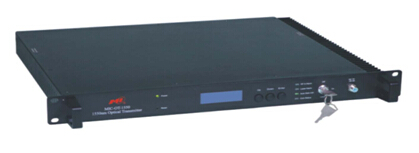

MIC-OT-1550 1550nm外调制光发射机

2022-02-16 623

\

产品概述
  MIC-OT-1550系列的1550nm外调制光发射机,选用国际著名品牌的低噪声1550nmDFB激光器、高性能LiNbO3 外调制器、先进的预失真电路和完善的微电脑自动实时监控电路,使整机的各项性能指标优异。主要用于有线电视、通信行业及安防监控系统的图像、语音和数据(压缩数据)载波信号的远距离光纤传输,更是构建大、中型HFC光纤传输网络的优选设备。

 性能特点
19〃1U标准豪华铝合金机箱,安装方便;
选用国际著名品牌的高性能DFB激光器和LiNbO3外调制器,谱线窄、线性优、输出功率高;
采用先进的SBS(受激布里渊散射)/SPM(自相位调制)抑制技术,确保了优异的光链路CTB、CSO指标;
射频输入电平具有自动增益控制(AGC)功能,可选用手动增益控制(MGC);
先进的多频点射频预失真技术,结合砷化钾器件,有效改善了CATV系统中最重要的CTB和CSO指标,使C/N指标得到最大提升;
内置完善的微电脑自动监控电路,能实时精确的监控设备工作状态,有效延长激光器的工作寿命;
前面板的高亮显示屏能精确显示设备各项工作状态参数,配合故障告警LED指示灯,使人机对话更加简洁;
 配有标准的RJ45网管接口,可方便的实现远程网络监测和控制。

技术参数
项 目 单 位 参 数
激光器类型 - DFB
光波长 nm 1550±5
光调制方式 - 外调制
光连接器形式 - FC/APC或SC/APC
相对强度噪声 dB/Hz ≤-160
输出光功率 dBm 7,8,9
光输出端口数 2
SBS抑制阈值 dBm 13,16,18,19可选或可调
载噪比 C/N dB ≥53[注]
载波组合三阶差拍比 C/CTB dB ≥65[注]
载波组合二阶差拍比 C/CSO dB ≥65[注]
频率范围 MHz 47~862
射频输入阻抗 Ω 75
射频输入反射损耗 dB >16
射频输入信号电平 dBμV 75~85
调制度 - 3%±0.25
带内平坦度 dB ≤±0.75
连接器形式 - FL10-ZY2
通讯接口 - RJ45
电源电压 V AC90~260
电源功耗 W 60(Max)
工作温度 +5~+40
贮存温度 -25~+55
外形尺寸 mm 483(L) x 350 (W) x 44 (H)
