编码调制一体机

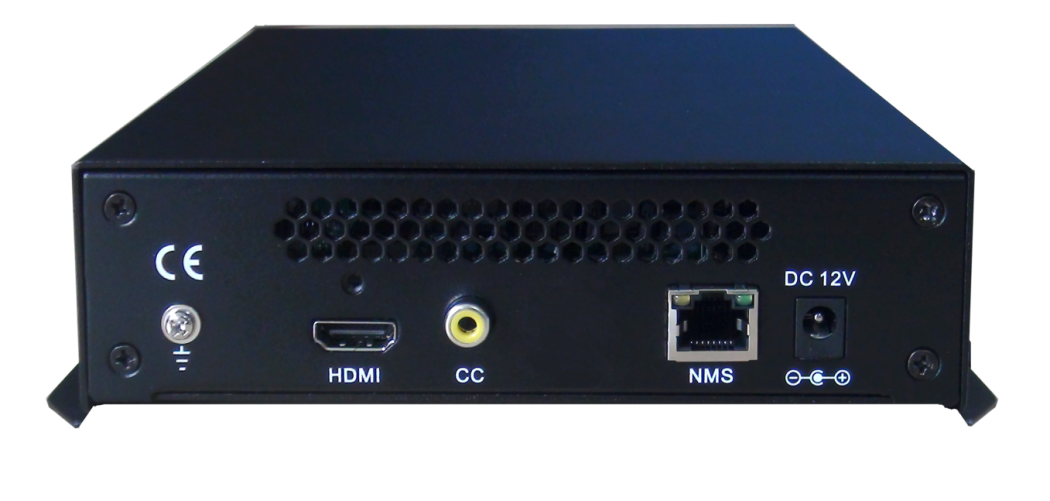

NDS3522C 单路高清编调一体机

2022-02-17 504

\

设备简介
NDS3522C HD 编调一体机集MPEG-2编码及DVB-T/C/DTMB/ATSC/ISDB-T 调制功能于一体;支持HDMI信号输入;可接受多种信号来源,如卫星接收机、闭路电视摄像机、蓝光播放器等设备输出的信号。输入信号经编码调制后,可直接输出或与原闭路电视信号混合后输出,射频输出信号可由DVB-T/C/DTMB/ATSC/ISDB-T标准的电视或机顶盒接收,并实现音/视频实时播放。在电视分配系统中,该设备可广泛应用于家庭娱乐、安防监控、酒店标牌和商场广告等场所。

设备特点

  1. 支持MPEG-2视频编码
  2. 支持MPEG1 Layer II, AAC,AC3
  3. 集编码与调制功能于一体
  4. 支持VBR两种视频模式
  5. 支持CC、LCN

设备性能指标

HDMI视频 编码标准 MPEG-2
接口  HDMI×1
分辨率 输入  1080@50p,1080@59.94/60p1080@59.94/60i, 1080@50i,720@50/59.94/60p,576@50i,480@59.94/60i
输出 1080@25p,1080@30p,720@25p,720@30p ,576@25p,480@30p
视频宽高比 16:9
比特率  1~20 Mbps
音频 编码标准  MPEG1 Layer II, AAC,AC3
抽样率  48KHz
ISDB调制 标准 ARIB STD-B31
FFT 2k, 4k, 8k
保护间隔  1/32, 1/16, 1/8, 1/4
调制模式 QPSK, 16QAM, 64QAM,
RF频率范围 100~1000MHz, 1KHz步进
码率  1/2, 2/3, 3/4, 5/6, 7/8
ATSC调制 星座 8VSB
标准 ATSC A/53
MER ≥30dB
RF频率范围 100~1000MHz, 1KHz步进
RF输出电平 -63~-16dbm (44~91 dbµV), 0.1db步进
DVB-T 调制参数 调制标准  DVB-T COFDM
带宽 2M〜8M
星座  QPSK, 16QAM, 64QAM
码率  1/2, 2/3, 3/4, 5/6, 7/8
保护间隔  1/32, 1/16, 1/8, 1/4
传输模式  2K,8K
MER  ≥30dB
RF 频率  100~1000MHz, 1KHz 步进
射频输出电平 -63~-16dbm (44~91 dbµV), 0.1db步进
DVB-C 调制参数 调制标准  J.83A ,J.83B
MER  ≥30dB
频率范围  100~1000MHz 1KHz步进
J.83A 调制星座  16、32、64、128、256QAM
符号率  3~7Msps 自适应
带宽 8M
J.83.B 调制星座 64QAM,256QAM
符号率  3~7Msps 自适应
带宽 6M
DTMB
调制参数
频率范围 100~1000MHz,1KHz步进
射频输出电平 -63~-16dbm (44~91dbµV), 0.1db步进
带宽 2M~8M

系统
网页管理
英文显示
网络远程升级

通用
电源 DC 12V
尺寸 203*144*52mm
重量 <1kg
