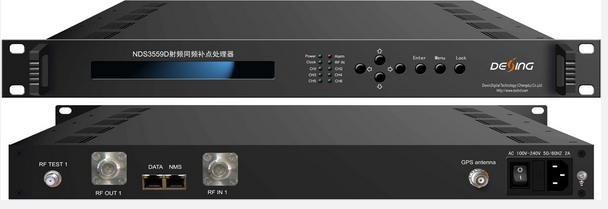

NDS3559D 射频同频补点处理单元

概述
    NDS3559D 射频同频补点处理单元，高效的利用地面频谱资源，从而为固定、移动和便携设备提供稳定、可靠的接收信号。该设备用于单频网组网，分站组建单频网，节约空间频率，并解决周边分站间的同频干扰问题，支持80M带宽内6个不同频率DTMB信号的变频转发，最终输出最多6个110M带宽内的射频信号。降低系统组网成本，解决原来采用点对点发射接收的组网成本高的问题。该射频同频补点处理单元广泛用于DMB-T同频转发。同时还支持远程网络升级和控制，支持按键操作和LCD液晶显示。
产品特性
解决周边分站间的同频干扰问题
设备用于单频网组网以及分站组建单频网
支持多达6路频点输入和转发
最终输出最多6路110MHZ带宽内的射频信号
输出带肩比：≥57dB（单频点），≥54dB（6路频点）
RF 输出电平: -25~-2 dBm, 0.5dbm步进
独特频率锁定技术，不采用GPS也可保证多台设备输出频率一致（GPS可选）
支持WEB网络管理系统升级
支持按键操作和LCD液晶显示

技术参数

RF输入	1路RF支持多达6路频点输入
	RF 输入频率470~860MHz
	RF输入电平范围：-30~+3 dBm
射频延时范围	0-250US
RF输出	1路RF支持多达6路频点输出 -N型头
	1路RF TEST 输出 -F型头
	RF 输出频率	30~960MHz, 1KHz 步进
	RF输出电平衰减	-25~-2dBm, 0.5dBm步进
	带肩比	≥57dB（单频点），≥54dB（6个频点 ）
系统	LCD 显示,按键操作或web网络管理
	支持软件在线升级
环境	尺寸 (W*L*H)	482mm×410mm×44mm
	约重	4.0kg
	温度	0~45℃(工作),-20~80℃(储存)
	电源	AC 220V±10%,50/60Hz
	功耗	27W
