5G干扰广播电视通信C波段接收的原因以及解决办法原理分析

2022-03-11 309


卫星通信具有覆盖广不受地域位置限制,效率高、可用度高的优点,广泛的用于广播电视、卫星互联网、证券,报社通信,军事等领域。

但近些年来随着地面5G的发展,因为其工作频率和卫星频率相邻,导致C频段卫星通信链路遭受来自5G信号的干扰。

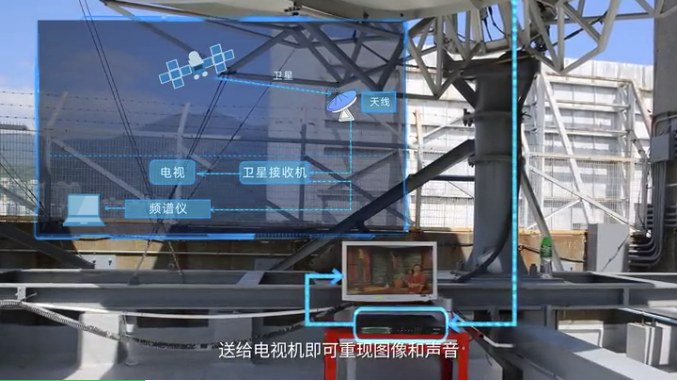

我们来分析一例广播电视卫星接收情况,卫星天线通过接收卫星转发器发射的C波段信号,通过高频头接收降频处理,然后通过馈线传给卫星接收机,卫星接收机输出到电视监视器即可看到对应接收参数的图像和声音。

 以接收中星6B卫星的3840H27500参数的电视信号为例,正常情况下,电视图像声音正常。

 当附近开通5G基站后,接收画面出现马赛克现象,声音不能正常收听。

 用频谱仪器扫描周围电磁波场之后看到了5G信号的“原形”,这些杂乱跳动的载波,来自附近的5G基站。

 5G干扰有三种类型,第一类是同频干扰,即5G频率和卫星频率完全重合,地面5G信号强度是完胜于微弱的卫星信号的,对卫星信号造成毁灭性打击。第二类是带外杂散干扰,运营商布设5G基站部分基站会存在质量问题,没有发射出干净的通信频率,发射出了工作频率以外的信号,而恰巧与C波段接收信号部分重叠,产生交织影响,对卫星信号产生干扰。第三类是饱和干扰,虽然频率有差别,但是因为5G信号的功率太高,抬高了卫星信号放大器工作点,使其进入了饱和区。而进入饱和区的放大器对于正常的卫星信号起不到放大作用,于是卫星接收设备出现了饱和干扰问题。

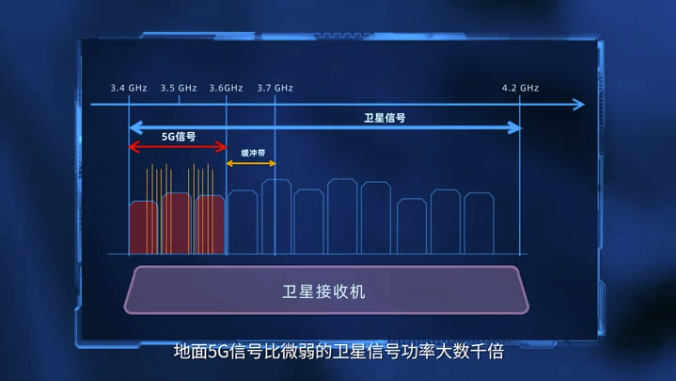

 解决5G干扰的通常思路就是要阻止5G信号进入信号放大器。目前5G信号工作频率是3.43.6 GHz,而C波段卫星电视接收频率是3.44.2GHz,我们可以在卫星高频头前端,加入一个带通滤波器,把接收的这一部分3.4-3.6Ghz滤除,只接收电视信号,滤除掉5G信号,电视接收即可恢复正常。

5G频段的划分,世界各地的5G通信采用的频率不尽相同,相应的带通滤波器也应采用不同的型号。需要根据所在地区的5G频段以及接收C波段的频段范围来确定滤波器的工作频段。一般来说会有通用宽频段的带通滤波器,可以滤除掉一个大的范围间的5G干扰信号。可以在不同场景下使用,但有时候,使用宽频段的带通滤波器并不是那么有效,例如在超强度干扰场景下,我们所接收的频段范围又非常接近5G信号,这时候我们就需要使用窄带滤波器,通常这个滤波器的工作频段都是根据场景和要求定制出的,它的效果是最好,可以深度抑制5G信号,在需要接收的一个或多个频点间能达到最大的干扰抑制。
合肥方中电子科技有限公司是一家,国内率先研发抗5G干扰产品的公司,自主研发的FZ-GL3742C系列滤波器,窄带高频头,馈源等产品,有宽频,窄带,特殊需求定制等产品,完全满足行业用户大众化和个性化需求。
