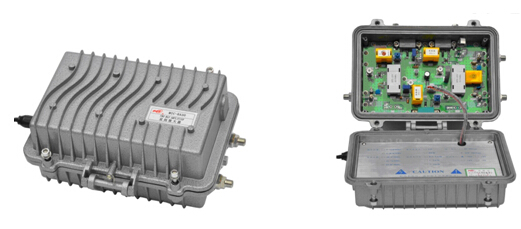

MIC-RA30系列双向放大器

产品概述

  MIC-RA30系列双向放大器采用进口低噪声放大模块，主要用于CATV网络电视图像信号、数字电视信号、电话语音信号和数字信号的双向干线传输。本产品线路设计成熟先进，工艺结构科学合理，选料讲究，整机性能指标优异，是组建大、中、小型有线电视双向传输网络的理想设备。



性能特点

◆ 正向采用进口低噪声放大模块或砷化镓放大模块，输出电平高，失真小，信噪比高；

◆ 两路输出设计，分配或分支方式可灵活更换；

◆ 支持反向通道直通方式，方便配合EoC产品实现双向数据通迅功能；

◆ 内置可调均衡器和可调衰减器，调试简单方便；

◆ 插件式（预留）反向回传组件，可方便地开通反向回传通道；

◆ 全铸铝外壳，优质开关电源和有效的防雷措施，确保了整机在恶劣的野外环境中长期稳定可靠的工作。



技术参数

下行通道参数

项  目	单 位	参  数
型号	-	MIC-RA30M	MIC-RA30H
频率范围	MHz	47（87）～750	47（87）～862
标称增益	dB	30
标称输出电平	dBµV	102
带内平坦度	dB	≤±0.75
增益调节范围	dB	0～18
斜率调节范围	dB	0～18
ALC特性ALC	dB	±3/±0.3（输入/输出）
载波组合三次差拍比C/CTB	dB	≥65
载波组合二次差拍比C/CSO	dB	≥63
噪声系数	dB	≤9.0
反射损耗	dB	≥16
信号交流声比HUM	%	< 2
抗雷击能力	KV	5(10/700us)
供电电压	V	AC35-90或 AC110-265
功耗	W	22（MAX）
外形尺寸	mm	290×215×120

上行通道参数
