接收天线

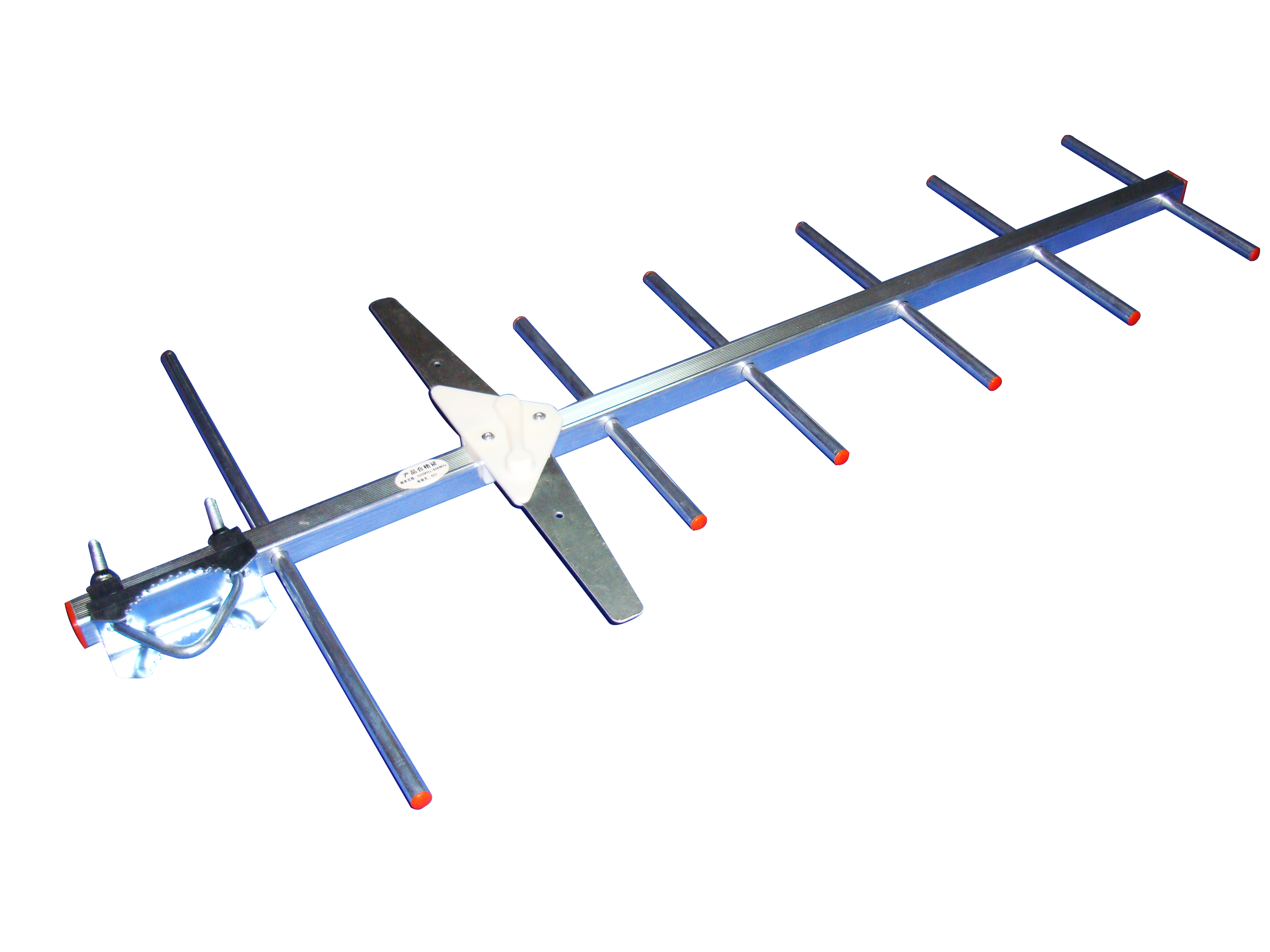

室外接收天线

2022-02-16 687

\
一、产品特点
1、主瓣的宽度小,前后比大,相对增强了抗干扰能力。
2、天线工作频带宽,带内平坦度好,保证了数字信号的有效传输及消除由反射引起的自身多径效应,提高了信号品质。
3、采用纯铝加工成铝合金管材Φ8㎜厚度0.8㎜以上,支架采用16㎜×16㎜厚度0.8㎜以上制作,馈电点采用高强度并防紫外线(抗老化)的材料进行整体注塑处理。
4、采用先进的渐变微带线平衡式匹配技术,整体优化尺寸设计。在300M的频段内驻波比小于1.2(如下图德力网络析仪开阔地测试结果)
5、水平或垂直极化安装方便,有配套抱箍,同时解决了防铝支架因紧镙丝时挤压变形而造成松动的问题,铁件经过国标镀锌处理,所有铝管材装配好抗紫外线防水堵头;数字天线、天线、八木天线、001天线
二、产品技术参数
频率范围 470MHz--806 MHz(频率任选)
相对增益 ≧12dBi(九单元)
≧14dBi(九单元反射网)
前后比 ≧18dB(九单元反射网)
≧14dB  (九单元)
驻波比 ≦1.3
输出阻抗 75Ω
极化方式 水平或垂直
最大功率 30W
雷电保护 直流接地
接头型号 英制F头
抱杆直径 40--60㎜
工作环境 温度:-30°C– 55°C;
相对湿度:5%–95%;
