国标激励器

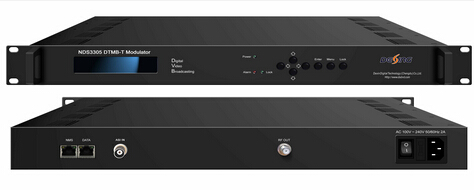

NDS3305 DTMB地面数字电视广播激励器

2022-02-16 617

\

概述
  NDS3305(A) DTMB地面数字电视广播激励器是根据GB20600-2006,GY/T229.2-2008标准研发的调制器,可将1路ASI或IP输入信号进行国标调制输出。该设备输出频率范围为30~960MHz,具有优异的射频输出性能,支持本地和远程配置调制参数。该设备可广泛应用于国标地面数字电视覆盖工程中。

主要特性

◆完全支持GB20600-2006,GY/T229.2-2008
◆同时支持多载波及单载波
◆射频频率输出范围30~960MHz,1kHz步进
◆输出电平范围:-30dBm~-10dBm(NDS3305A :-17dBm~+3dBm),0.1dBm步进
◆支持1路100M IP,1路ASI 输入
◆支持输入信号复用或直通调制输出
◆支持PSI/SI信息的处理及插入,同步更新
◆支持Web 网络管理及LCD液晶显示&按键操作

技术指标
输入  IP输入  1路,RJ45,100M
 ASI输入  1路,BNC
调制  标准  GB20600-2006(DTMB)
 FFT  1、3780 、1+Pilot
 星座  4QAM-NR、4QAM、16QAM、32QAM、64QAM
 帧格式  420、595、945、420Var、945Var
 FEC  0.4、0.6、0.8
 交织深度  240、720
 频率范围  30~960Mhz,1kHz步进
 输出电平  -30dBm~-10dBm,0.1dBm步进—NDS3305
   -17dBm~-+3dBm,0.1dBm步进—NDS3305A
 MER  ≥ 40dB
 带宽  8M
 码率  4-32Mbps
系统  Web 网络管理及LCD液晶显示&按键操作
 可通过网络进行软件升级
通用  尺寸(宽x长x高)  360mm×280mm×44mm
 重量  1.8kg
 温度范围  0~45℃(工作),-20~80℃(存储)
 电源要求  AC 110V±10%,50/60Hz或AC 220V±10%,50/60Hz
 功耗  <25W
