编调一体机

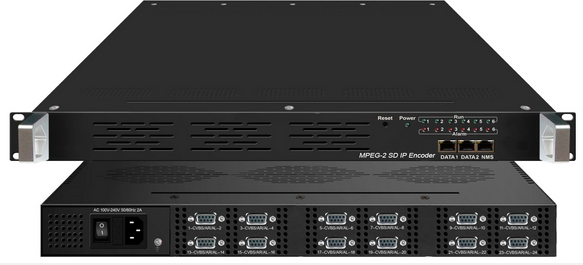

NDS3542K 8/12/24路标清图文编码器(文字、图片、二维码 8-24路CVBS)

2022-02-17 741

\
产品概述

    NDS3542K系列多路高/标清图文编码器是德芯科技自主研发的广告级多媒体编码器。该系列设备可支持8-24路标清CVBS输入,可对输入的节目同时MPEG-2编码。该设备支持OSD功能,可在每路编码视频中插入图片、二维码、字幕等信息。用户可通过Web网管系统对设备进行操作。该设备具有集成度高、运营成本低的特点,非常适用于酒店、宾馆、商场、医院、会所、医院、浴场等数字电视系统。

主要特性

  支持字幕滚动,图片及二维码叠加,添加LOGO字母和符号等,可以在电视屏幕任意地方显示
  可调坐标720X576(标清),字体大小、颜色分辨率可调
  编码均支持OSD功能

  支持图文定时显示功能,多张图片可轮流显示
  支持图文设置完成立即生效,无需重启
  支持8路/12路/24路CVBS输入
支持MPEG-2视频格式编码

支持MEPG-1 Layer2、AC3(2.0)音频编码格式
支持8路/12路/24路SPTS或1路MPTS输出
支持PAL和NTSC视频制式
支持PSI/SI编辑和插入
支持PCR校正
支持Web网络管理


技术指标



 输入  8路/12路/24路CVBS输入
 输出   8路/12路/24路SPTS或1路MPTS输出
 视频编码  编码格式  MPEG-2
 输入接口  8路/12路/24路CVBS
 分辨率  720*576(PAL),720*480(NTSC)
 码率  0.5Mbps~8Mbps
 音频编码  编码格式  MPEG1 Layer2、AC3
 码率  64Kbps~384Kbps
 复用  最多支持180个PID映射
 PID重映射(自动或手动)
 PCR校正
 PSI/SI表自动生成
 系统   支持Web网络管理&远程网络升级
 中文/英文操作界面
 通用  尺寸(长×宽×高)  482mm×440mm×44mm
 温度范围  0~45℃(工作);-20~80℃(存储)
 电源需求  AC 100~240V,50/60Hz
 功耗  45W




设备选型:



 型号 功能接口
 NDS3542K-8  8路CVBS输入  ASI输出(选配)
 NDS3542K-12  12路CVBS输入  ASI输出(选配)
 NDS3542K-24  24路CVBS输入  ASI输出(选配)

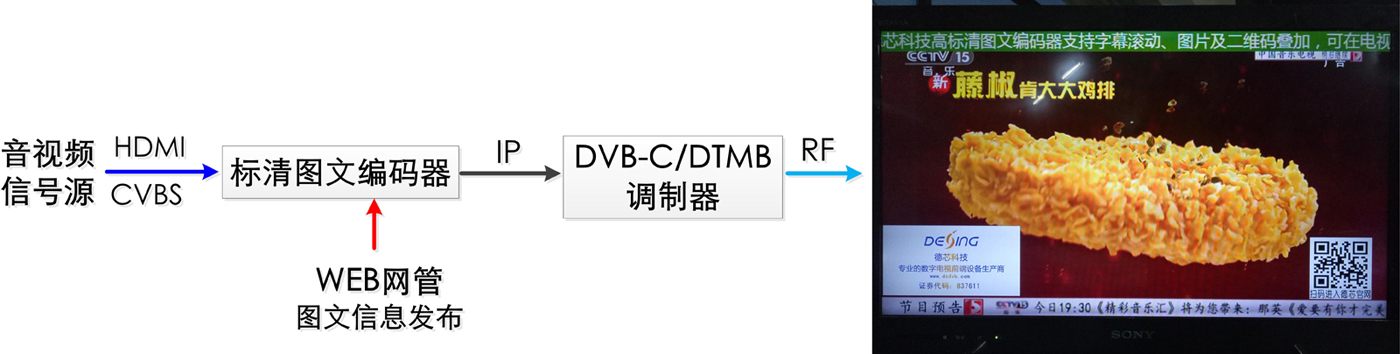

应用示例
