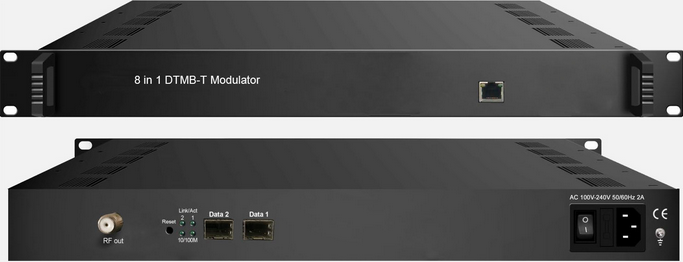

NDS3308M 8路IP复用加扰DTMB调制器

2022-02-17 632

\

产品概述

    NDS3308M 8路IP复用加扰DTMB调制器是最新一代的具有高集成高性能复用加扰DTMB调制器一体机。该设备支持2个DATA数据口(SFP)输入,支持1024路IP输入(每个DATA口最多只能达到512);该设备支持8路DTMB载波输出、支持8路IP输出。该设备具有高集成度、高性能、低成本的特点,非常适合新一代国标电视播出系统。

主要特性

√ 2路DATA输入, SFP接口
√ 支持8通道复用加扰
√ 支持DTMB GB20600-2006调制标准,仅支持单载波
√ 1024个IP输入(每个DATA口最多只能达到512路),UDP/RTP协议,IGMP V2/V3,MPTS或SPTS
√ 支持8个单载波输出,最大带宽200MHz
√ 支持8路IP输出,可任意选择从DATA1、DATA2输出,每个IP可单独设置加扰流/未加扰流输出,√UDP/RTP/RTSP协议
√ 支持基于Web的NMS管理

技术参数



 输入  IP输入  1024路IP输入SPTS/MPTS(每个DATA口512路)
 接口  2个DATA输入,SFP接头
 传输协议  UDP/RTP,支持IGMP V2/V3
 复用  输入通道  1024路SPTS/MPTS(每个DATA口最多只能达到512路)
 输出通道  8路
 功能  PID再映射(自动、手动均可)
 PCR精确调整
 自动生成PSI/SI表
 加扰参数  最多支持同密CA数  4
 加扰标准  ETSI 101 197,ETSI 103 197
 加扰连接方式  本地/远程连接
 调制参数  调制通道  8通道
 调制标准  GB20600-2006
 调制星座  4、16、32、64QAM
 射频输出  接头  1个RF输出接口,75Ω阻抗
 频率范围  50~900MHz,1kHz步进
 输出电平  -20dBm~10dBm,0.5dB步进
 MER  ≥40dB
 IP输出  接头  2个DATA输出,SFP接头
 IP输出  8路IP输出
 输出格式  UDP/RTP/RTSP,IGMP V2/V3,MPTS或SPTS
 系统  支持基于Web的NMS管理
 通用  尺寸(宽×长×高)  630mm×440mm×44.5mm
 温度范围  0~45℃(工作),-20~80℃(存储)
 电源要求  AC 100~240V,50/60Hz
 功耗  <30w



 应用示例

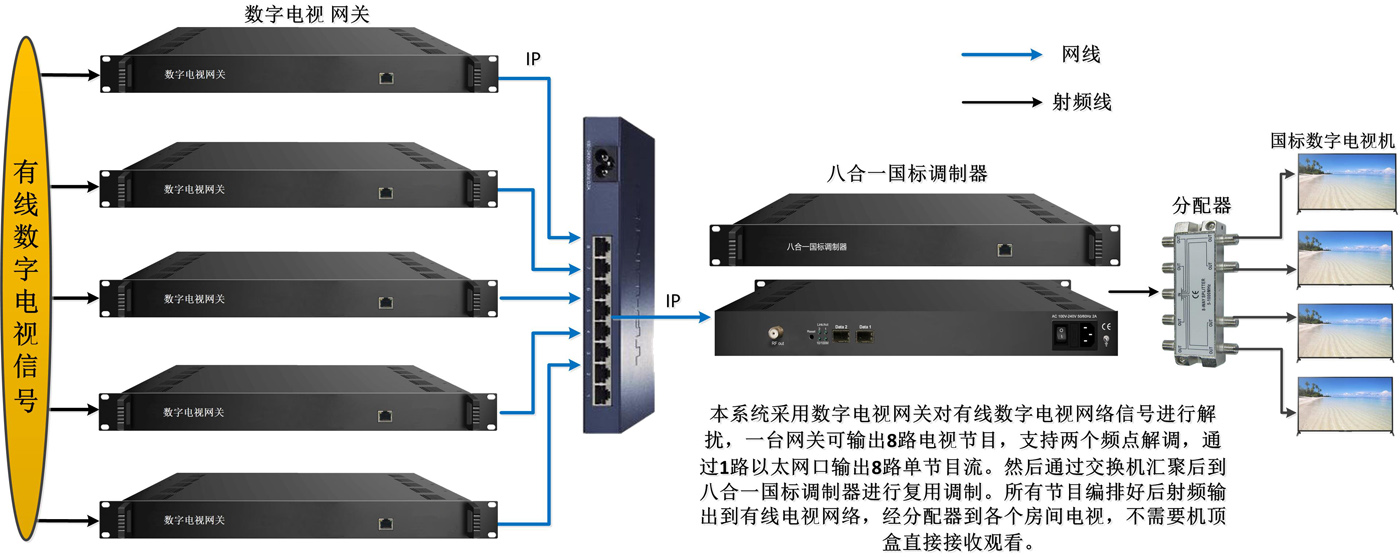

数字电视网关转DTMB数字电视系统

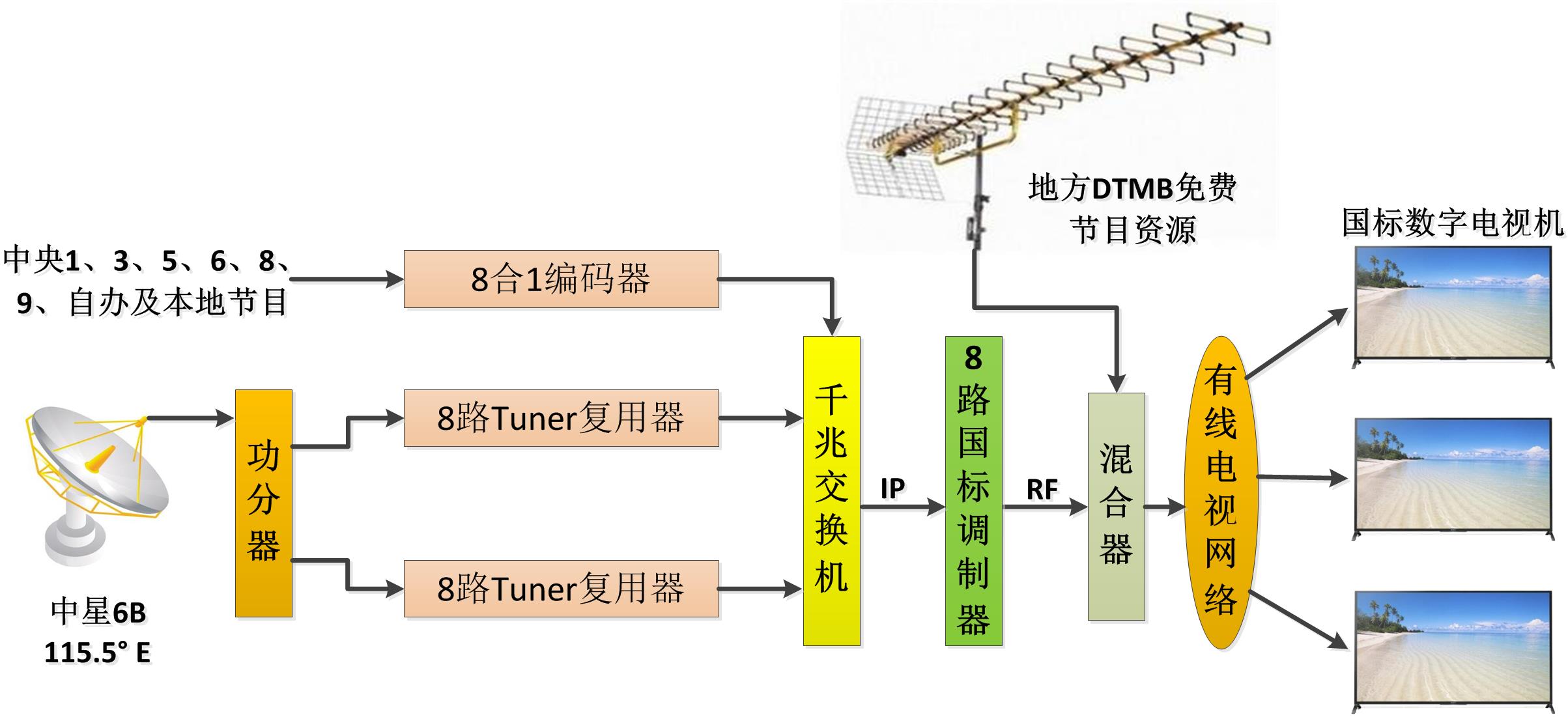

40套酒店DTMB国标数字电视方案(外加免费信号)
