多路编码器

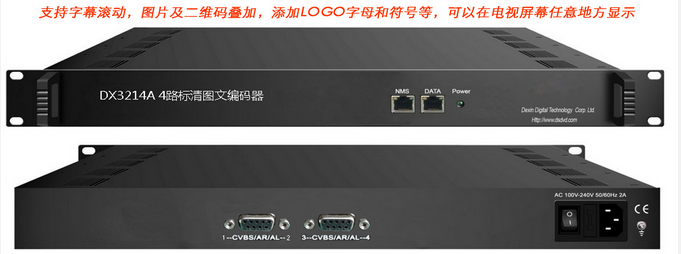

DX3214A 4路标清图文编码器(文字、图片、二维码)

2022-02-17 588

 \

产品概述
  DX3214A 4路标清图文编码器是德芯科技自主研发的专业标清音/视频编码器。支持MPEG-2视频格式编码和MPEG-1 Layer2音频格式、AC3音频格式编码。该设备配备了4路CVBS输入,4组非平衡立体声音频输入,可同时对4路标清节目编码。该设备支持OSD功能,可在每路编码视频中插入图片、二维码、字幕等信息。可通过Web网管系统对设备进行操作。该设备高集成度、低成本的特点,非常适用于酒店、会所、医院、浴场等数字电视系统。

主要特性

支持MPEG-2视频编码,先进的视频预处理
  支持MPEG-1 Layer2,AC3音频编码
支持4路CVBS视频输入
支持4组非平衡立体声输入
4路编码都支持OSD功能
支持字幕滚动,图片及二维码叠加,添加LOGO字母和符号等,可以在电视屏幕任意地方显示
  可调坐标720X576,字体大小、颜色分辨率可调
支持图文定时显示功能,多张图片可轮流显示

支持图文设置完成立即生效,无需重启
支持对单独音频信号进行编码
支持PAL,NTSC两种标清视频制式
支持IP输出支持1路MPTS和4xSPTS
支持Web网络管理,网络升级




技术指标



 输入  4路CVBS视频输入
 4组非平衡立体声(CVBS)输入
 视频  分辨率  720×480@60i,720×576@50i
 编码  MPEG-2
 码率  0.8Mbps~8Mbps(每个通道)
 视频预处理  去隔行,降噪,锐化
 音频  编码  MPEG-1 Layer 2,AC3
 采样率  48KHz
 采样精度  24-bit
 码率  64Kbps~384Kbps(每个通道)
 输出  IP输出1xMPTS和4xSPTS,UDP协议, 100M网口
 系统  简体中文/英文操作界面(Web)
 支持网络升级
 通用  尺寸(宽x长x高)  328 mm×482mm×44mm
 温度范围  0~45℃(工作);-20~80℃(储存)
 电源  AC 100~240V±10%,50/60Hz
 功耗  < 25W

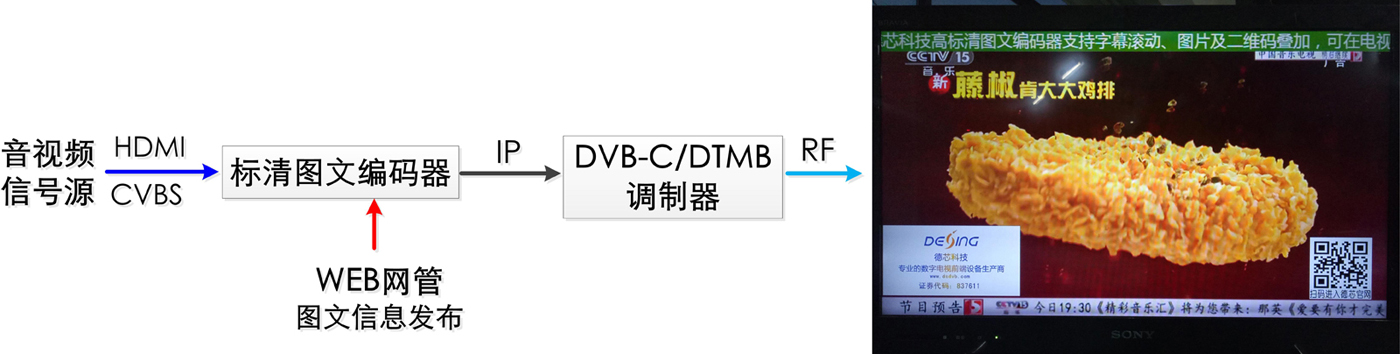

 应用示例
