综合调制器

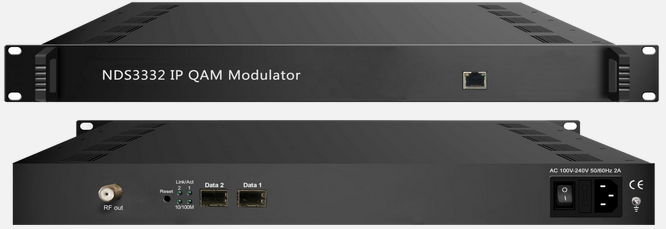

DX3332 32路IP复用加扰QAM调制器

2022-02-17 589

\

概述

DX3332  32路IP复用加扰QAM调制器是我公司最新一代的具有高集成高性能复用加扰QAM调制器一体机。该设备支持2个DATA数据口(SFP)输入,支持1024路IP输入(每个DATA口最多只能达到512);该设备支持32路载波输出、支持32路IP输出。
该设备具有高集成度、高性能、低成本的特点,非常适合新一代有线电视播出系统。

主要特性

2路DATA输入, SFP接口
支持32通道复用加扰
支持J.83A(DVB-C)/J.83B调制标准
1024个IP输入(每个DATA口最多只能达到512路),UDP/RTP/RTSP协议,IGMP V2/V3,MPTS或SPTS
支持32个载波输出,最大带宽192MHz(邻频、隔频均可),电平120dbμV
支持32路IP输出,UDP/RTP/RTSP协议
支持基于Web的NMS管理

技术参数



 输入  IP输入  1024路IP输入SPTS/MPTS(每个DATA口最多只能达到512路)
 接口  2个DATA输入,SFP接头
 传输协议  UDP/RTP/RTSP,支持IGMP V2/V3
 复用  输入通道  1024路SPTS/MPTS(每个DATA口最多只能达到512路)
 输出通道  32路
 功能  PID再映射(自动、手动均可)
 PCR精确调整
 自动生成PSI/SI表
 加扰参数  最多支持同密CA数  4
 加扰标准  ETSI 101 197,ETSI 103 197
 加扰连接方式  本地/远程连接
 调制参数  QAM通道  32通道
 调制标准  EN300 429/ITU-T J.83A/B
 符号率  5.0~7.0Msps,1ksps步进
 调制星座  16、32、64、128、256QAM
 FEC  RS(204, 188)
 射频输出  接头  1个RF输出接口,75Ω阻抗
 频率范围  36~960MHz,1kHz步进
 输出电平  -20dBm~10dBm,0.5dB步进
 MER  ≥40dB
 IP输出  接头  2个DATA输出,SFP接头
 IP输出  32路IP输出
 输出格式  UDP/RTP/RTSP,IGMP V2/V3,MPTS或SPTS
 系统  支持基于Web的NMS管理
 尺寸(宽×长×高)  482mm×410mm×44mm
 温度范围  0~45℃(工作),-20~80℃(存储)
 电源要求  AC 100~240V,50/60Hz
 功耗  <30W
