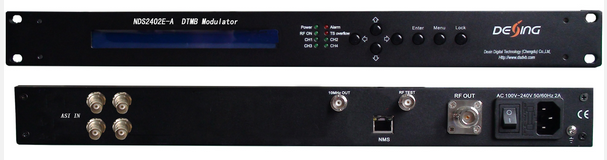

NDS2402EA 4合1地面数字电视广播调制器

2022-02-17 601

\

概述
    NDS2402EA 4合1地面数字电视广播调制器是按照中国地面数字广播标准GB20600-2006,GY/T229.2-2008而最新研发的多路调制器。该设备支持4路ASI输入复用,4路RF射频输出。该设备射频频率输出范围36~1000MHz具有优异的射频输出性能及频率稳定度,支持本地和远程配置调制参数。
产品特性
完全符合GB20600-2006所规定的所有调制模式,同时支持多载波及单载波
支持4路ASI输入复用
4路RF射频输出
射频频率输出范围36~1000MHz
开机缓释放功能,防止输出功率过冲,保护后级发射机功放
采用标准1U机箱,设计轻便小巧,便于安装和使用
支持液晶&按键操作
支持Web网络管理
技术指标

 输入  4路ASI输入复用
 输出  4路RF射频输出
 调制  标准  GB20600-2006
 FFT  1,3780,1+Pilot
 星座  4QAM-NR、4QAM、16QAM、32QAM、64QAM
 帧格式  420、595、945、420旋转、945旋转
 FEC  0.4、0.6、0.8
 交织深度  240、720
 射频输出  接口  N型头,50Ω阻抗
 频率范围  30~1000MHz
 输出电平  -22dBm~-2dBm
 MER  ≥40dB
 系统  支持液晶&按键操作,网络管理(Web),中英文操作界面
 可通过网络进行软件升级
 通用  尺寸(宽×长×高)  482mm×455mm×44.5mm
 温度范围  0~45℃(工作),-20~80℃(存储)
 电源要求  AC 100~240V,50/60Hz
