产品概述

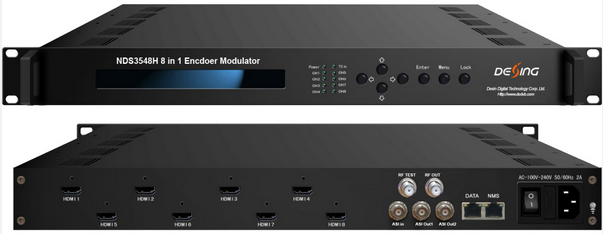

NDS3548H 高清8合1编调一体机是一款支持MPEG-4 AVC/H.264编码和DVB-C调制的设备。该设备可接收多种信号来源，如卫星接收机、闭路电视摄像机，蓝光播放器等；该设备将8路HDMI音视频信号和1路ASI输入经DVB-C调制后通过RF接口输出4个载波，RF输出频率范围为30~950MHz；其输出信号可由DVB-C标准电视或机顶盒接收。该设备支持8路SPTS 输出、4路载波输出及2路ASI输出。NDS3548H的高集成度有效降低了运营成本，可广泛应用于酒店、剧院、地铁、度假村等场所。
功能特性
支持MPEG-4 AVC/H.264视频编码，先进的视频预处理算法
支持MPEG-1 Layer 2 ,HE-AAC , LC-AAC音频编码
支持8路HDMI和1路ASI输入
支持编辑和插入PSI/SI
支持2路ASI输出
支持4路载波输出
支持IP输出（UDP/RTP/RTSP协议）8路SPTS
支持DVB-C QAM 全模式调制(J.83A/B/C)
支持插入LCN (Logical Channel Number)
优异的调制性能：MER≥42dB
RF输出频率范围 30Mhz~950Mhz
LCD液晶显示及按键操作
支持网络管理(Web)，支持远程升级
技术参数
| 输入 | 8路HDMI输入 | |
| 1路ASI输入, BNC接口 | ||
| 视频 | 分辨率 | 1920×1080_60P, 1920×1080_50P |
| 1920×1080_60i, 1920×1080_50i | ||
| 1280×720_60P, 1280×720_50P | ||
| 720x576_50i, 720x480_59.95i | ||
| 编码方式 | MPEG-4 AVC/H.264 | |
| 编码码率 | 0.8Mbps~19Mbps (每个通道) | |
| 码率模式 | CBR,VBR | |
| GOP结构 | IBBP | |
| 视频预处理 | 去隔行, 降噪, 锐化 | |
| 音频 | 编码方式 | MPEG-1 Layer 2, HE-AAC (V2), LC-AAC |
| 采样率 | 48KHz | |
| 采样精度 | 24-bit | |
| 码率 | 64Kbps~384Kbps(每个通道) | |
| 调制 | 标准 | DVB-C(J.83A, J.83B, J.83C) |
| MER | ≥42dB | |
| 频率范围 | 30~950MHz, 1KHz 步进 | |
| J.83A J.83B/C | ||
| 调制星座 | 16、32、64、128、256QAM 64QAM， 256QAM | |
| 8M 6M | ||
| 符号率 | 5.000~9.000Msps 自适应 | |
| 输出 | ASI | 2路ASI 输出(BNC 口) |
| IP | 8路SPTS输出 | |
| RF | 4路载波输出 | |
| 系统 | LCD + 按键操作 | |
| 支持Web网络管理，支持远程升级 | ||
| 通用 | 电源 | AC 100~240V,50/60Hz |
| 尺寸 | 482mm×410mm×44mm | |
| 环境温度 | 0~45℃ | |

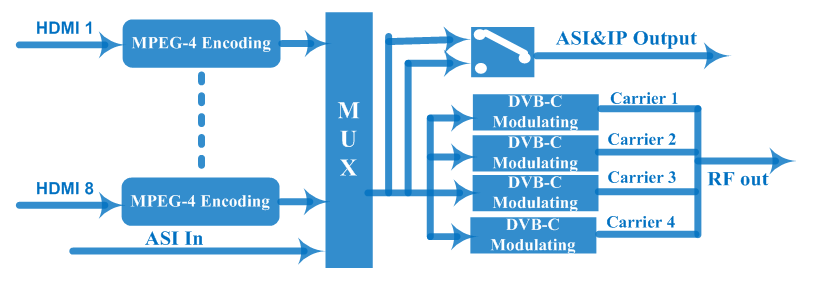

原理框图
