C频段滤波器和抗干扰高频头在后馈天线中安装要注意的

2022-03-05 1972

大部分广电的卫星接收天线都是前馈接收,少数广电和移动通信等使用后馈天线接收。在有了5G信号后,我们需要加装C频段滤波器和抗干扰窄带高频头应对5G干扰信号。后馈天线安装馈源和高频头的空间狭小,操作麻烦,安装不是很方便。尤其是使用双极化接收的场景,原先未使用C频段滤波器时可能安装还是可以的,由于空间不足,导致C频段滤波器无法安装。C频段滤波器的尺寸目前市面上大致都是10cm-18cm之间。那么如何解决这个问题呢?
1、由于后馈天线的馈源都是配套天线结构的,我们不太可能更换其他尺寸馈源,所以只能在高频头和滤波器上想办法。

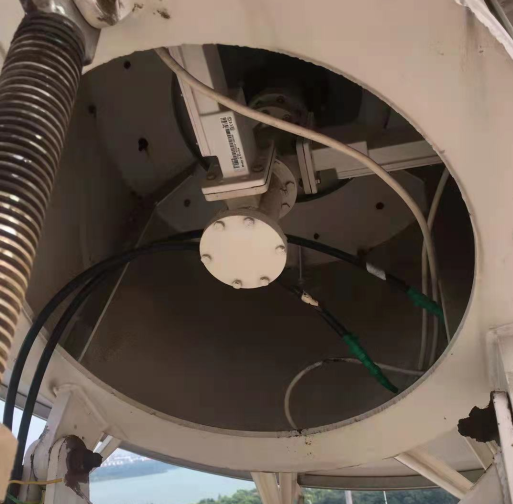

在干扰不是很强的场景下,采用加装带滤波功能的一体窄带高频头,同时具有抗5G干扰和降频接收作用。

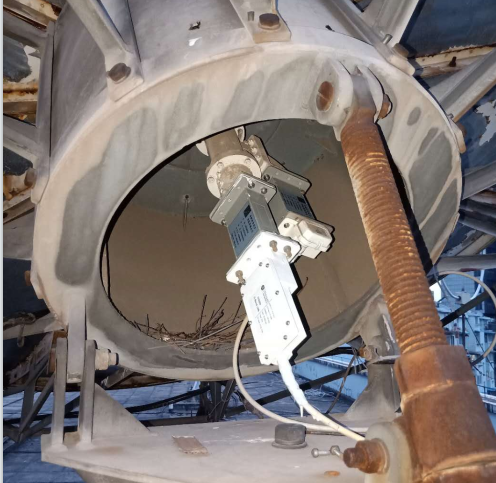

2、加装C频段滤波和小尺寸窄带高频头。

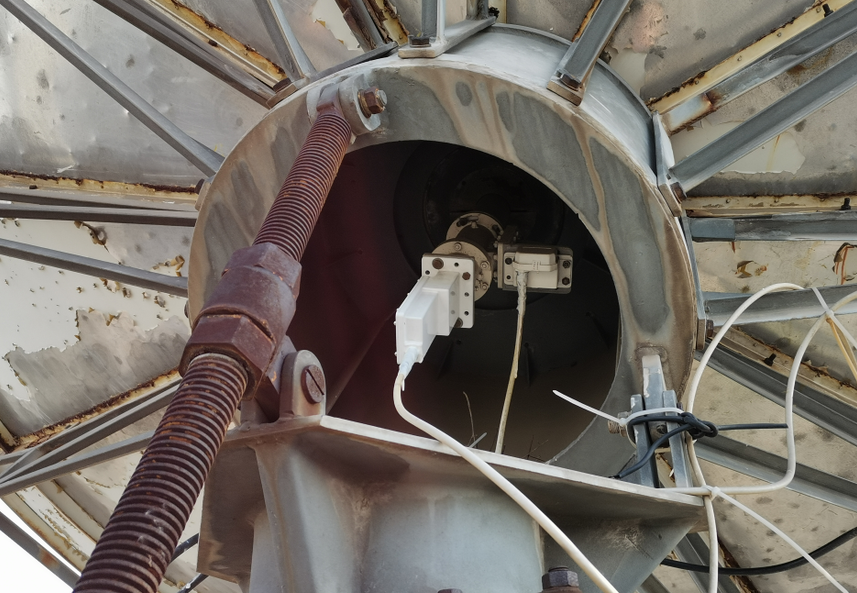

3、在双极化接收的后馈天线中,加装波导弯头,把横向需要安装的C频段滤波器和高频头改成90度后方向。

后馈天线的尺寸一般都比较大,多数为3.7米以上的天线,正因为选择这么大的天线就是后馈天线的增益高,精度好,会有比较稳定的高指标接收参数。在有了5G干扰信号后,我们又必须要安装C频段滤波器和窄带高频头,所以在安装方案的选择上一定要兼顾把干扰问题解决了,同时又不要去降低卫星信号的接收质量。
