编调一体机

NDS3542L系列高清图文编码器(文字、图片、二维码 HDMI+IP)MPEG-4 AVC/H.264格式

2022-02-17 866

产品概述
     NDS3542L系列多路高清图文编码器是广告级多媒体编码器。该系列设备可支持4-24路高清HDMI输入,可对输入的高清节目同时进行MPEG-4 AVC/H.264编码。该设备支持OSD功能,可在每路编码视频中插入图片、二维码、字幕等信息。用户可通过Web网管系统对设备进行操作。该设备具有集成度高、运营成本低的特点,非常适用于酒店、宾馆、商场、医院、会所、医院、浴场等数字电视系统。

主要特性

支持字幕滚动,图片及二维码叠加,添加LOGO字母和符号等,可以在电视屏幕任意地方显示
可调坐标1920X1080,字体大小、颜色分辨率可调
编码均支持OSD功能
支持图文定时显示功能,多张图片可轮流显示

支持图文设置完成立即生效,无需重启
支持对单独音频信号进行编码
支持8路/12路/16路/20路/24路HDMI输入
支持MPEG-4 AVC/H.264格式视频编码

支持MEPG-1 Layer2格式音频编码
支持128路SPTS或1路MPTS输出(UDP、RTP协议)
支持PSI/SI编辑和插入
支持PCR校正
支持Web网络管理


技术指标



 输入  8路/12路/16路/20路/24路HDMI
 输出  1路MPTS或8路、12路、16路、20路、24路SPTS输出,UDP、RTP协议
 视频编码  编码格式  MPEG-4 AVC/H.264
 输入接口  8路/12路/16路/20路/24路HDMI
 分辨率

 输入:1920×1080@50i,1920×1080@50p,1920×1080@59.94i,1920×1080@59.94p,

1920×1080@60i,1920×1080@60p,1280×720@50p,1280×720@59.94p,1280×720@60p,

 720×576@50i, 720×576@59.94i,720×480@60i

 输出:

1920×1080@25p,1920×1080@29.97p,1920×1080@30p,1280×720@25p,

1280×720@29.97p,1280×720@30p, 720×576@25p,720×480@29.97p,720×480@30p

 码率  1Mbps~13Mbps(每个通道)
 码率模式  CBR、VBR
 音频编码  编码格式  MPEG1 Layer2
 采样率  48KHz、44.1KHz
 比特率

 64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps

 系统  支持网络升级
 中文/英文操作界面
 通用  尺寸(长×宽×高)  450mm×440mm×44mm
 温度范围  0~45℃(工作);-20~80℃(存储)
 电源需求  AC 100~240V,50/60Hz
 功耗  70W

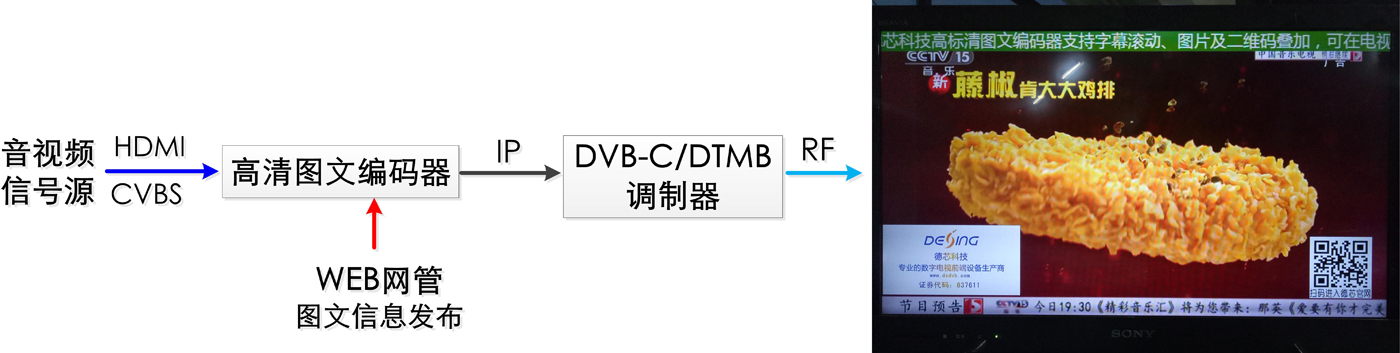

应用示例
