NDS3542L系列高清图文编码器(文字、图片、二维码 HDMI+IP)MPEG-4 AVC/H.264格式

2022-02-17 714

\

产品概述
     NDS3542L系列多路高清图文编码器是德芯科技自主研发的广告级多媒体编码器。该系列设备可支持4-24路高清HDMI输入,可对输入的高清节目同时进行MPEG-4 AVC/H.264编码。该设备支持OSD功能,可在每路编码视频中插入图片、二维码、字幕等信息。用户可通过Web网管系统对设备进行操作。该设备具有集成度高、运营成本低的特点,非常适用于酒店、宾馆、商场、医院、会所、医院、浴场等数字电视系统。

主要特性

支持字幕滚动,图片及二维码叠加,添加LOGO字母和符号等,可以在电视屏幕任意地方显示
可调坐标1920X1080,字体大小、颜色分辨率可调
编码均支持OSD功能
支持图文定时显示功能,多张图片可轮流显示

支持图文设置完成立即生效,无需重启
支持对单独音频信号进行编码
支持8路/12路/16路/20路/24路HDMI输入
支持MPEG-4 AVC/H.264格式视频编码

支持MEPG-1 Layer2格式音频编码
支持128路SPTS或1路MPTS输出(UDP、RTP协议)
支持PSI/SI编辑和插入
支持PCR校正
支持Web网络管理


技术指标



 输入  8路/12路/16路/20路/24路HDMI
 输出  1路MPTS或8路、12路、16路、20路、24路SPTS输出,UDP、RTP协议
 视频编码  编码格式  MPEG-4 AVC/H.264
 输入接口  8路/12路/16路/20路/24路HDMI
 分辨率

 输入:1920×1080@50i,1920×1080@50p,1920×1080@59.94i,1920×1080@59.94p,

1920×1080@60i,1920×1080@60p,1280×720@50p,1280×720@59.94p,1280×720@60p,

 720×576@50i, 720×576@59.94i,720×480@60i

 输出:

1920×1080@25p,1920×1080@29.97p,1920×1080@30p,1280×720@25p,

1280×720@29.97p,1280×720@30p, 720×576@25p,720×480@29.97p,720×480@30p

 码率  1Mbps~13Mbps(每个通道)
 码率模式  CBR、VBR
 音频编码  编码格式  MPEG1 Layer2
 采样率  48KHz、44.1KHz
 比特率

 64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps

 系统  支持网络升级
 中文/英文操作界面
 通用  尺寸(长×宽×高)  450mm×440mm×44mm
 温度范围  0~45℃(工作);-20~80℃(存储)
 电源需求  AC 100~240V,50/60Hz
 功耗  70W

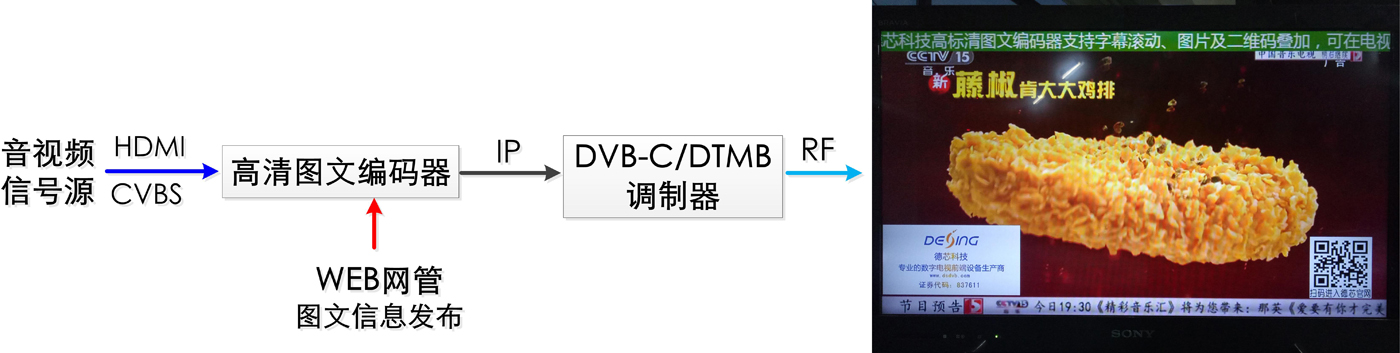

应用示例
